Démontage de la rotule

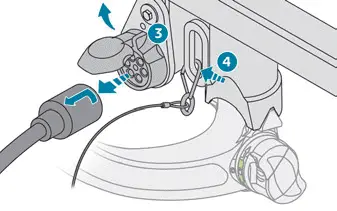

► Tourner d'un quart de tour et tirer la fiche de la remorque pour la débrancher de la prise de raccordement 3 du support.

â–º Basculer la prise de raccordement 3 dans la position la plus haute pour la ranger.

► Détacher le câble solidaire de la remorque de l'anneau de sécurité 4 du support.

► Détacher la remorque de la rotule d'attelage.

â–º Remettre en place le cache de protection sur la rotule d'attelage.

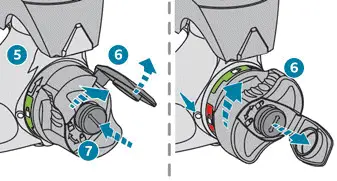

► Relever le capuchon pour accéder à la serrure.

► Insérer la clé dans la serrure 7.

► Ouvrir la serrure à l'aide de la clé.

► Tenir fermement la rotule 5 d'une main ; de l'autre main, tirer et tourner la molette 6 dans le sens des aiguilles d'une montre, jusqu'en butée ; ne pas relâcher la molette.

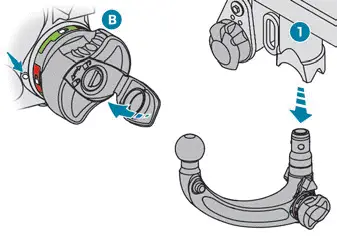

â–º Sortir la rotule par le bas de son support 1.

► Relâcher la molette ; celle-ci se bloque automatiquement en position déverrouillée et le repère rouge de la molette coïncide avec le repère blanc de la rotule (position B).

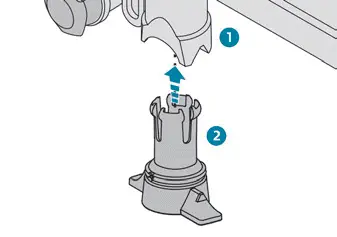

â–º Remettre en place l'obturateur de protection 2 dans le support de fixation 1.

► Ranger la rotule dans sa housse à l'abri des chocs et des salissures.

Rangement

Il est conseillé de suivre cette procédure sur les versions dont le coffre n'a pas de rangement dédié.

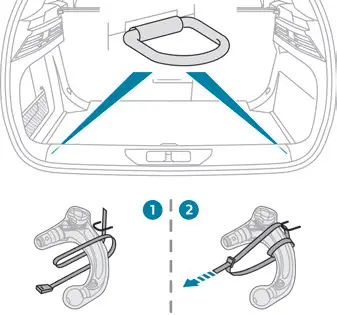

Attacher la rotule à l'anneau de coffre au moyen d'une sangle.

Faire 2 boucles avec la sangle autour de la rotule, puis faire passer la sangle dans l'anneau.

Entretien

Le fonctionnement correct n'est possible que si la rotule et son support restent propres.

Avant de nettoyer le véhicule avec un jet à haute pression, la rotule doit être retirée et l'obturateur inséré dans le support.

Intervention sur le dispositif d'attelage

Faire appel au réseau PEUGEOT ou à un atelier qualifié.
