Montage de la rotule

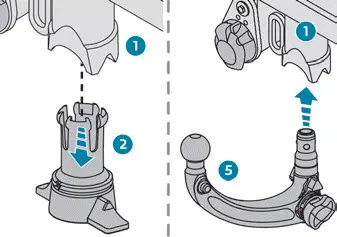

► Sous le pare-chocs arrière, retirer l'obturateur de protection 2 du support de fixation 1.

► Insérer l'extrémité de la rotule 5 dans le support 1 et la pousser vers le haut ; le verrouillage s'effectue alors automatiquement.

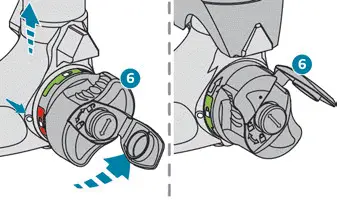

► La molette 6 effectue un quart de tour dans le sens inverse des aiguilles d'une montre ; faire attention à ne pas laisser la main à proximité !

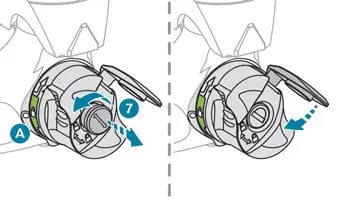

► Vérifier que le mécanisme est correctement verrouillé et que le repère vert de la molette coïncide avec le repère blanc de la rotule (position A).

► Fermer la serrure 7 à l'aide de la clé.

► Retirer la clé. La clé ne peut pas être retirée lorsque la serrure est ouverte.

► Abaisser le capuchon pour protéger la serrure.

â–º Retirer le cache de protection de la rotule d'attelage.

â–º Fixer la remorque sur la rotule d'attelage.

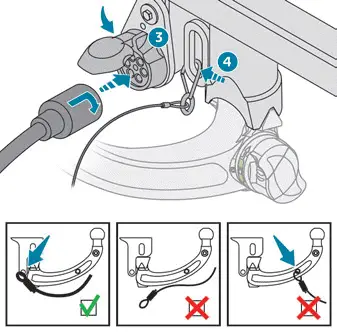

► Attacher le câble solidaire de la remorque à l'anneau de sécurité 4 du support.

â–º Descendre la prise de raccordement 3 pour la mettre en position.

► Insérer et tourner d'un quart de tour la fiche de la remorque pour la brancher dans la prise de raccordement 3 du support.
